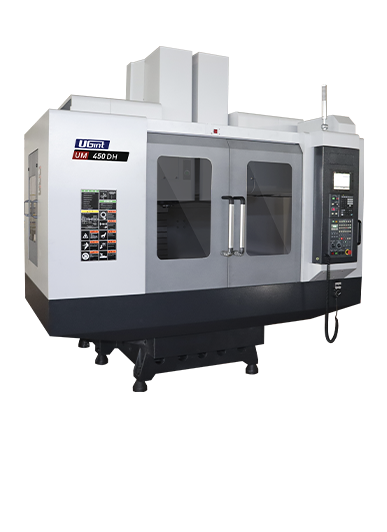

UM 450DH
雙主軸加工中心
雙主軸結構
兩倍以上的生產效率減少設備投資費用及安裝空間
TWO SPINDLE
使用預壓設定方式的軸承，提高主軸剛性，防止轉動時溫度上升，提高軸承壽命，實現高速，高精度高剛性的加工。

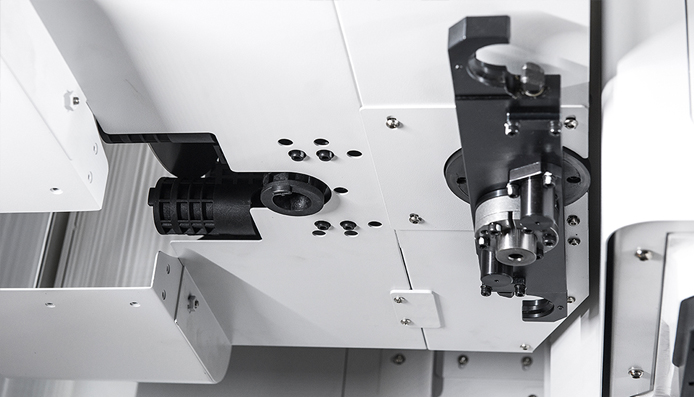

ATC
采用24把刀，30把刀(選配)的刀臂式刀庫，刀對刀及工件對工件的快速換刀，減少非切削時間。
Z1, Z2-軸移動
威海優精特?cái)?shù)控有限公司開發的雙主軸，提高加工和生產效率，+-10mm的移動讓兩個產品加工更容易。
項目
|
UM450DH | ||
工作臺 | ||
工作臺長度 | 1200 mm | |
工作臺寬度 | 460 mm | |
承重 | 800 kg | |
行程 | ||
X軸 | 1040 mm | |
Y軸 | 450 mm | |
Z1/Z2軸 | 480/480 mm | |
主軸 | ||
主軸速度 | 12000 rpm | |
功率 | 5.5kW(連續)/7.5kW(15分鐘) | |
扭矩 | 35N.m（連續)/47.7N.m（15分鐘） | |
錐度 | NT #40 | |
移動速度 | ||
X軸 | 40 m/min | |
Y軸 | 40 m/min | |
Z軸 | 48 m/min | |
切削進給 | 20000 mm/min | |
ATC | ||
刀具數量 | 24 [30] | |
直徑 | ?80（連續） ?160（無連續） | |
長度 | 300 mm | |
重量 | 7 kg | |
換刀時間 | 1.36 sec | |
機床尺寸 | ||
長度 | 2750 mm | |
高度 | 2520 mm | |
寬度 | 2870 mm | |
重量 | 7500 kg | |
系統 | Mitsubishi M80A | |
